Дефектнотокови защити

Какво е диференциален ток, откъде идва?

Както предполага името, това е разликата между теченията, протичащи през фазовия проводник към потребителя и през нулевата работна проводник обратно.  Усещащия елемент е диференциален трансформатор, инсталиран вътре в устройството.

При нормална работа на мрежата тези течения са равни един на друг. При възникване на злополука се появява ток на изтичане, т.е. "входящият" ток е по-малък от "изходящия" от размера на тока на утечка. Ако токът на изтичане в мрежата е равен или по-висок от 50% от зададената точка за дефектнотоковата защита, устройството прекъсва защитената линия.

По-често се инсталира дефектнотоковата защита  на групови розетни линии, линии на потребителите в  контакт с вода (пералня, бойлер, съдомиялна машина и др.). Благодарение на използването на дефектнотоковата защита беше възможно значително да се намали нивото на електрическите наранявания по време на ежедневната работа на различни видове електрическо оборудване. Дефектнотоковите защити с ток на утечка от 10mA и 30mA са предназначени да предпазят човек от токов удар, а дефектнотоковите защити с 100mA и 300mA се използват за защита на сградите от пожар, които могат да бъдат причинени от стареене на изолация и отопление на текущи носещи елементи на мрежата.

Типове дефектнотокови защити.

Първият и най-простият тип е дефектнотокова защита, който се задейства при възникване на изтичане на променлив ток. Този тип дефектнотокова защита обикновено се нарича променливотоков тип. Дефектнотоковите защити от този тип се маркират или с надпис AC, или със символа ac "~" върху корпуса им.

Вторият подтип устройства се счита за устройство за задействане при наличие на редуващ се или директен (пулсиращ) ток във веригата или с неговия бавен растеж. Този тип се нарича тип А. Устройствата от този тип са маркирани със символ а или правоъгълен символ с две тилди (с различна амплитуда).

Третият подтип устройства се счита за устройство за задействане при възникване на директен, редуващ се или ректифициран ток на течове. Такива устройства са маркирани със символ върху случая и са предназначени за използване в промишлеността.

Първите два подтипа могат да се използват у дома. Има няколко подтипа дефектнотокови защити според техния принцип на работа: електромеханични и електронни.

Подтипове дефектнотокови защити

Електромеханичните дефектнотоковите защити се характеризира с факта, че работата на устройството не зависи от мрежовото напрежение, а зависи само от изтичането на ток в повредената линия - диференциален ток.

Електронните дефектнотоковите защити от своя страна са зависими от напрежението и изискват външен източник на ток да работи с интегрирана електрическа верига с вграден електронен усилвател. Този тип е по-рядко срещан поради по-малка надеждност в сравнение с електромеханично устройство.

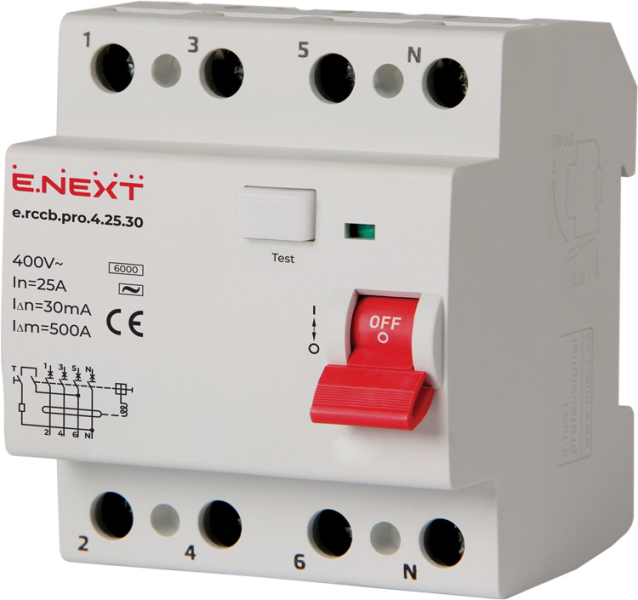

Според броя на полюсите всички дефектнотокови защити са разделени на: двуполюсни (2P) и четириполюсни (4P). Основната разлика между тези типове е използването на устройството в еднофазна или трифазна мрежа. 2P устройствата се използват в еднофазна мрежа, и съответно 4P в трифазна мрежа.

Избор на дефектнотокова защита

След като сме разбрали основните технически характеристики и принципа на работа на дефектнотоковата защита, ще се опитаме да определим кое устройство да изберем, за да защитим собствената ви мрежа. Не всичко е толкова недвусмислено и ще анализираме всичко в ред.

Първото нещо, от което да започнете при избора на дефектнотоковата защита, е целта на линията, на която ще бъде инсталиран. Ако дефектнотоковата защита ще бъде инсталирана на група устройства, които влизат в контакт с вода или контакти в банята / кухнята, то тогава е необходимо да се спрете на дефектнотоковата защита с ток на утечка от 10 mA, ако е необходимо да се защитят битовите контакти в хол или офис, би следвало да се спрем дефектнотокова защита с ток на утечка от 30 mA. В случай, когато защитата е инсталирана на входа, пред групови устройства, тогава трябва да спрете на дефектнотоковата защита с ток на утечка от 100mA или 300mA (в зависимост от общото натоварване и дължина на електрическото окабеляване в помещението).

Второ, дефектнотокова защита и комбинирана дефектнотокова защита?

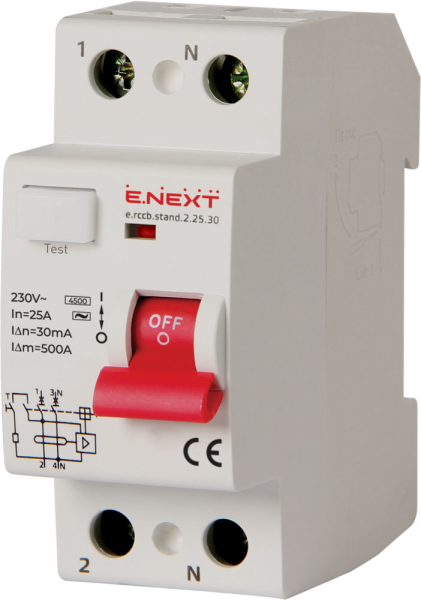

Ако пространството е ограничено в електрическия панел, тогава си струва да спрете на комбинирана дефектнотокова защита, Тъй като няма да е необходимо да се инсталира защита срещу свръхтокове под формата на автоматичен прекъсвач в допълнение към дефектнотокова защита и да се заеме допълнително място на DIN-шината. Предимството на отделно сглобяване на дефектнотокова защита и прекъсвач е, че в случай на работа, можете да определите причината за неговото елиминиране: от свръхток или от диференциален ток, и в случай на комбинирана дефектнотокова защита, причината за сработването без допълнителни манипулации няма да може да се определи, освен в случаите, когато устройството има отделна дръжка, отговорна за посочване на причината за сработване.Такива устройства в нашата продуктова гама са e.elcb.stand.  Друго предимство на отделна инсталация на ДТЗ и автоматичен прекъсвач е опростената замяна, ако автоматичният прекъсвач се развали, тогава е по-евтино да го подмените, отколкото да замените скъпа комбинирана дефектнотокова защита.

Трето, тип А или АС? В случай, когато има товар с превключващо захранване (пералня, микровълнова печка, компютър) в защитената линия, то за надеждна защита си струва да се инсталира дефектнотокова защита тип А e.rcbo.pro, ако натоварването е без такава единица (бойлер, електрическа кана и т.н.), то за пълна защита срещу токов удар, ще бъде достатъчна дефектнотокова защита за променлив ток.

Четвърто, електромеханична или електронна дефектнотокова защита? До избор на електронни дефектнотокова защита може да се прибегне само с цел спестяване на пари и в случая, когато в една и съща линия има по-висока или по-ниска електромеханична диференциална защита, тъй като само електромеханичните устройства могат да защитят от неприемливо колебание на напрежението или прегаряне на нулев работен проводник.

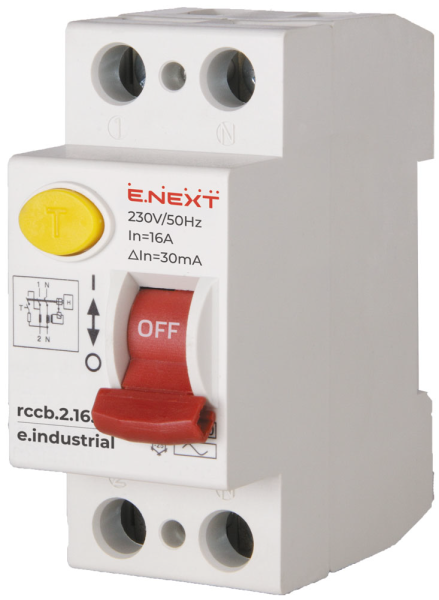

Пето, гранична изключваща способност. В зависимост от нивото на проектиране на токовете на късите вериги трябва да определите изключващата способност на дефектнотокова защита. В  продуктовата гама на Enext  има e.industrial.elcb дефектнотокова защита  с максимална стойност 10 kA.

Анализирали сме само основните характеристики при избора на дефектнотокова защита, допълнително е необходимо да се вземат предвид техническите показатели на всяка дефектнотокова защита, които производителят посочва в паспорта на устройството.

Отнасяйте се отговорно към безопасността на себе си и близките си, изберете дефектнотоковата защита от компанията ENEXT.

Устройства за различни видове задачи и различни ценови сегменти, които можете да намерите в нашия Интернет магазин.
