Индикатор, фазомер, тестер и пробник в действие. Видове индикатори и техните приложения

Електрическият индикатор, наричан още еднополюсен тестер за напрежение, е обикновен измервателен инструмент за проверка на наличието на променливо напрежение в диапазона от 100 до 1000 V при честоти от 50 до 500 Hz. Въпреки че е просто устройство, има няколко основни типа индикатори с различно устройство и конструкция. Наричат се още фазови тестери, електрически фазомери, тестери на напрежение или индикатори на напрежение, пробници на напрежение. Електрическият индикатор е преносимо устройство, което е предназначено да открива липсата или наличието на напрежение в мрежата или на тоководещите елементи на електрическите инсталации. Тази проверка се извършва преди свързване на преносимото заземяване или включване на заземяващите ножове, както и преди започване на работи по електроинсталации. В тези случаи не е необходимо да се определя стойността на напрежението, трябва само да се знае неговото наличие или отсъствие.
Безопасността на електротехника зависи от индикатора за напрежение. Само след като се увери, че няма напрежение на елементите, които ще обработва може да започне да работите по ремонт на лампа, ключ или контакт.

Научи повече

Видове индикатори

Какви видове индикатори съществуват и по какво се различават?
Според измерваното напрежение:

• До 1 kV
• Над 1 kV

Измервателните тестери до 1 kV се разделят според броя на полюсите:

• Еднополюсни индикатори
• Двуполюсни индикатори

Универсалните индикатори се разделят според вида на измерения ток:

• За променлив ток
• За постоянен ток

Според вида на индикатора:

• Индикатор с глим лампа
• Фазомер с LED индикатор
• Дигитален индикатор
• Безконтактен индикатор

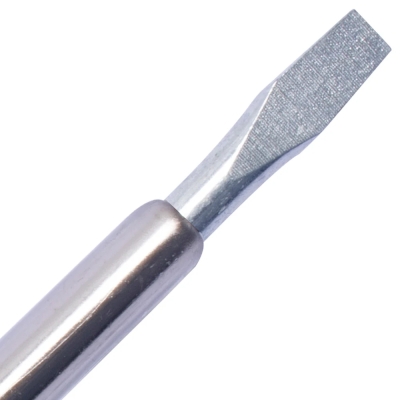

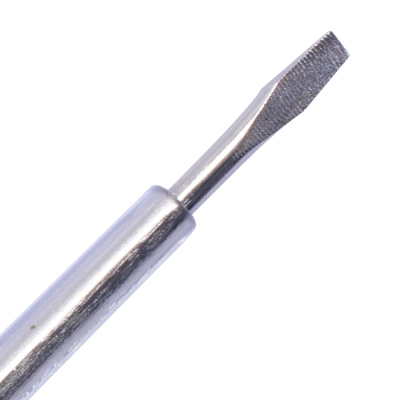

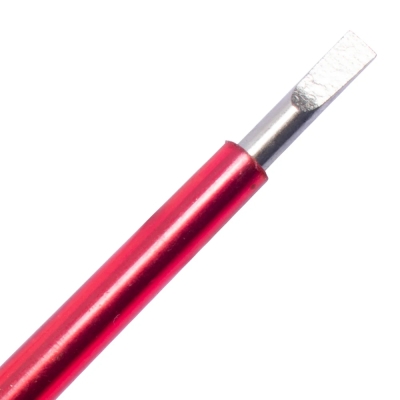

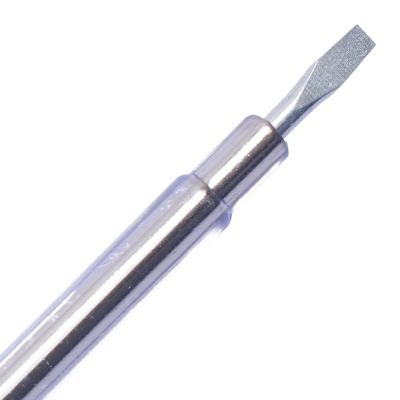

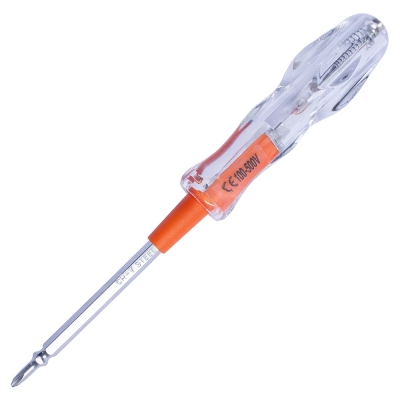

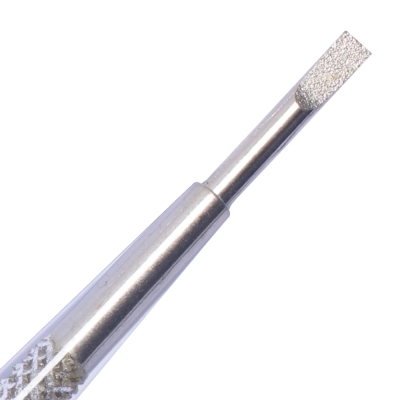

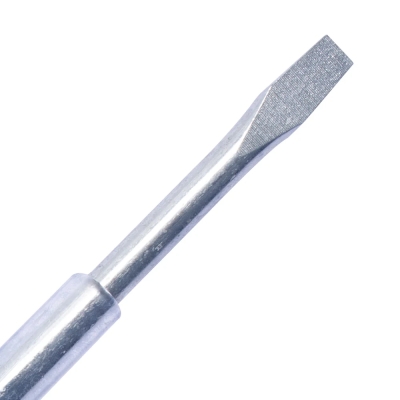

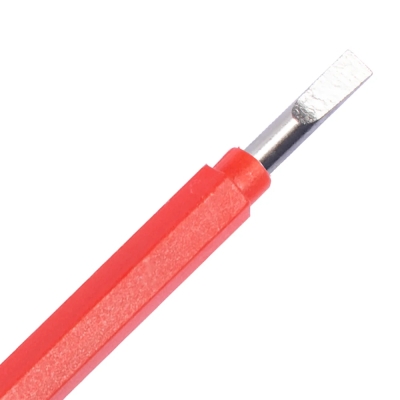

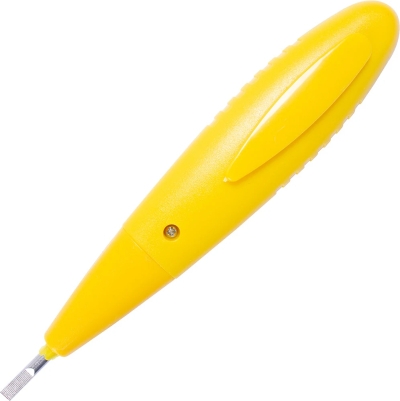

Индикатор с глим лампа Простите индикатори съдържат свързан последователно измервателен накрайник, малка глим лампа за светене, баластен резистор от 820 kΩ до 1 MΩ и контактна повърхност. Механично, електрическият индикатор често е конструиран във формата на отвертка. Върхът на стандартния индикатор (острие за отвертка) представлява измервателния накрайник и се използва за измерване, като се поставя върху тествания проводник или се вкарва в гнездото в контакта. Другият край на индикатора трябва да бъде леко докоснат с пръст, тогава електрическата верига е затворена от човешкото тяло. Ако проводникът е под напрежение, лампата ще светне. Токът, преминаващ през пръста, обикновено е от порядъка на микроампери и е безопасен за хората. Когато върхът на един индикатор докосне неутралния или заземен проводник, лампата не свети, тъй като те са със същия потенциал като околната среда.
По принцип на един стандартен индикатор не може да се разчита напълно, тъй като протичащият ток е зависим от преходното съпротивление между контакта и кожата на пръста. Ако глим лампата свети при контакт с нулев или заземителен проводник, може да се предполага, повреда на електрическия индикатор. Измерването с индикатор е ориентировъчно и не може да се счита за доказателство за качествено заземяване. За да се оцени заземяването, е необходимо да се измери съпротивлението на контура. Това е така нареченото съпротивление на изключващия контур, задължителна част от измерването по време на ревизията на електрическите инсталации.

Индикатори спрямо двуполюсни тестери на напрежението

Електрическите индикатори не са подходящи за категорично и надеждно измерване на напрежението. Двуполюсни тестери за напрежение са подходящи за надеждно измерване на напрежението. Тези устройства също са по-безопасни, тъй като по време на измерването не преминава ток през човешкото тяло. Повреден индикатор, например с дефектен баластен резистор, може да причини токов удар. Често достъпните мултиметри или инсталационни тестери също могат да измерват напрежението, но това вече не е само тестер на напрежение в първоначалния смисъл на думата. Като минимална проверка на функционалността на всеки индикатор се препоръчва да проверите изправността му преди всяка употреба. Най-малкото това ще покаже дефектна индикация.
Използването на индикатор за проверка на контакти с така наречената детска защита е неприложимо. Често срещана конструкция на тази защита е пластмасова лента, шарнирно прикрепена към вътрешната страна на капака на контакта. За да завъртите предпазителя и да освободите достъп до контактите, поставете щифтовете в двата контакта едновременно. Това е, за да се предотврати вкарването на нежелан предмет (като гвоздей, отвертка) в единия отвор на контакта и да доведе до токов удар. Принципът на тази защита предотвратява използването на индикатори. За такива измервания могат да се използват двуполюсни тестери. Те често имат държач, който държи двата накрайника на осово разстояние от 19 mm, т.е. на разстояние между контактите на обикновените европейски контакти.

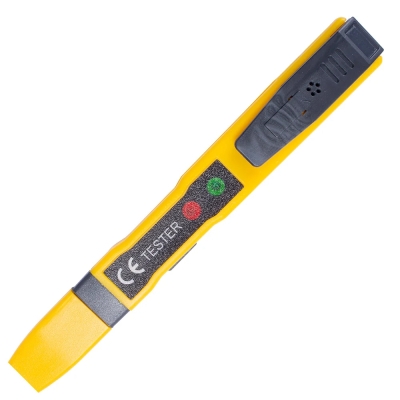

Безконтактен тестер

Безконтактните индикатори откриват електрическо поле в непосредствена близост до проводника чрез сензор и го сигнализират оптически, например с LED диод. За работа е необходима батерия. При достатъчна чувствителност е възможно да се открие напрежение дори в изолиран проводник. Безконтактните индикатори са подходящи за проверка на променливо напрежение, те не са приложими за постояннотокови напрежения. Няма отделен стандарт за индикаторите за напрежение, те трябва да отговарят на общия стандарт за измервателни уреди БДС EN 61010-1 и 2. Някои безконтактни фазомери имат както светлинна така и звукова сигнализация

Разновидности индикатори

Различават се по конструкция, източник на светлинен индикационен сигнал. Често специалистите електротехници се интересуват от следните видове:

• Професионални тестери
• Качествени тестери
• Цифрови тестери
• Безконтактни тестери
• Звукови тестери
• Светодиодни тестери
• Индуктивен тестер

Индикатори или еднополюсни тестери за напрежение за проверка наличието на променливо напрежение в диапазона от 100 до 1000 V при честоти от 50 до 500 Hz ще намерите в нашия онлайн магазин за инструменти.

Някои основни правила за работа с индикатор

Забранено е използването на лампа с нажежаема жичка вместо фазомер, като самоделен индикатор на напрежението. Тази лампа е опасна и ненадеждна.
За да намерите фазата на тоководещи елементи или проводници с помощта на еднополюсен индикатор, трябва да вземете вашия индикатор в дясната си ръка, държейки диелектричната дръжка, да докоснете острието към тествания проводник или тоководещ елемент. В този случай лявата ръка трябва да е поставена зад гърба, така че да не докосне случайно тоководещи елементи или заземяване. С пръста на дясната си ръка докоснете металния контакт на еднополюсния показалец. По-удобно е да докосвате с палец.
Ако глим лампа свети, това означава, че токопроводящият елемент, който проверявате, е под фазово напрежение. Ако лампата не свети, тогава е нула или изобщо няма напрежение.

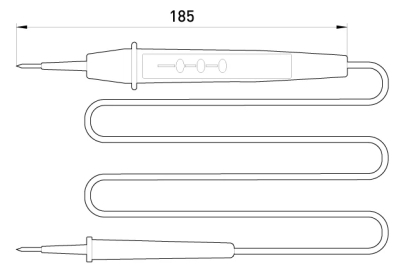

В случай на двуполюсен индикатор или тестер за напрежение, щифта на тялото, където се намира индикаторът докосва единият контакт на тествания елемент. Вторият щифт докосва другия контакт - фаза или нула. Липсата или наличието на напрежение се определя от интензивността на лампата. Използването на такова устройство изобщо не е трудно.

При проверка на напрежението е необходимо да се работи внимателно и точно, като се спазват правилата за безопасност, тъй като това е много опасно за човешкия живот.
