Kонтактори
Какво представляват контакторите?
Контакторът е апарат за управление с две устойчиви положения (включено и изключено), чието задвижване е автоматично (пневматично, хидравлично, електромагнитно). Най-разпространени са електромагнитните контактори. Контакторите са устройства, чието основно предназначение е да включват, пропускат и изключват токовете на електрическите вериги и устройства при обичайни условия и токови натоварвания. Най-разпространени са електромагнитните контактори, конструкцията на които се състои от главни и спомагателни контакти, бобина, корпус, магнитопровод и дъгогасителна система. В днешно време на пазара се предлага богата и разнообразна гама от типове контактори, всеки от които си има своите особености и отличителни характеристики.
Научи повече
По-надолу ще научите кои са основните серии контактори, налични в онлайн магазина на ЕНЕКСТ, и по какво се различават една от друга. В допълнение, ще намерите полезна информация относно същността на контакторите като продуктова категория и аксесоарите, с които бихте могли да повишите ефективността им. Основните компоненти на контактора са бобина, главни и спомагателни контакти, корпус, магнитопровод и дъгогасителна система. Електромагнитената система на контактора се образува от бобината и магнитопроводът. Контакторите имат главна, силова и спомагателна, управляваща верига, като е възможно и да няма спомагателни контакти или дъгогасителни камери, когато токът е по-малък. Контакторите за постоянен и за променлив ток имат различия в конструкцията си.
Принцип на работа на контакторите
При протичане на електрически ток в бобината се възбужда магнитен поток, който се затваря през магнитопровода и котвата. В резултат на това се създава електромагнитна сила, която се стреми да придвижи котвата по такъв начин, че да намали общата дължина на пътя на магнитния поток. Електромагнитната сила преодолява силите на пружините, поддържащи котвата в изходно положение, и я придвижва до удар в стопа или полюса на неподвижната част на магнитопровода. При движението на котвата се задвижват и подвижните контакти на контактната система.
Контактори – основни термини
Има няколко основни термина, с които трябва да сте наясно, за да можете да разберете по-добре механизма на работа на контакторите, както и да направите адекватен избор на продукти от тази категория. Системата на контакторите се състои от подвижни и неподвижни контакти. Разликата между двете групи е, че подвижните контакти са свързани с котвата, на която и дължат своя процес на задвижване. Отделните контакти в контактора могат да бъдат също така нормално отворени и нормално затворени. Последната класификация се прави въз основа на изходното им състояние (или състоянието, в което се намират при липса на ток в бобината на контактора).
Характеристики и параметри на контакторите
Продължаваме с най-важните характеристики и параметри, които би ви било полезно да знаете по отношение на контакторите. Ето малко повече информация във връзка с параметрите:- номинален ток, измерван в ампери (A)
- номинално напрежение бобината при 50/60Hz (V АС)
- механична и електрическа износоустойчивост (или колко дълъг е животът на механизма на контактора, измерен в брой комутационни цикли).
- захранващо напрежение и консумирана мощност от намотката на задвижващия електромагнит.
- режим на работа (има се предвид най-вече честотата и продължителността на включване).
Масово предлаганите на пазара контактори са триполюсни. Някои производители обаче включват в своите продуктови гами също така еднополюсни, двуполюсни и четириполюсни контактори. Що се отнася до номиналния ток, който на практика представлява един от основните критерии за избор на контактор, при него си има определени стойности, спазвани от почти всички производители. По принцип най-често предлаганите контактори на пазара могат да се намерят със стойности на номиналния ток от 6 А до 800 А и с напрежение на бобината от 12 V до 400 V. Контактори с по-малък или по-голям от посочения номинален ток се изработват само и единствено след направени поръчки за тях.
Серии контактори в онлайн магазина на Енекст
Контактори e.pro.ukc – Контакторите и термичните релета с използваниспомагателни елементи – са с приложение в схемите за ниско напрежение с
електрическо задвижване за: пускане, спиране и реверсиране на трифазни
асинхронни електродвигатели с късо съединен ротор, както и за
управление на осветителни вериги, активни и слабо индуктивни товари.
Основните характерни елементи на новата линия оборудване са комбинацията
постоянно добро качество, широката гама и конкурентната цена на продуктите.
Продуктите напълно отговарят на нормите и изискванията на стандартите на България и
на Европейския съюз.
ОСНОВНИ ХАРАКТЕРИСТИКИ НА КОНТАКТОРИТЕ e.pro.ukc:
- Номинален ток Ie, A: 9, 12, 18, 25, 32, 40, 50, 65, 80, 95;
- Брой полюси: 3;
- Номинално напрежение на управляващата бобина Uc, V: ≈ 24, 36, 110, 230, 400;
- Номинално работно напрежение Ue, V: ≈ 400 (660);
- Номинална честота, Hz: 50;
- Категория на приложение: AC-3;
- Изолационно напрежение Ui, V: 690;
- Степен на защита: IP20;
- Монтаж: на DIN шина 35 мм, на монтажен панел.
Контактори e.industrial.ukc. – Контакторите са предназначени за използване в схеми за управление електрически задвижвания с ниско напрежение, както и управление на веригата
осветление, активно, слабо индуктивен и капацитивен товар. Основните характерни елементи на новата линия оборудване са комбинацията постоянно добро качество, широката гама и конкурентната цена на продуктите. Продуктите напълно отговарят на нормите и изискванията на стандартите на България и на Европейския съюз.
ОСНОВНИ ХАРАКТЕРИСТИКИ НА КОНТАКТОРИТЕ e.industrial.ukc.:
- Номинален ток Ie, A:6, 9, 12, 18, 25, 32, 40, 50, 65, 76, 85, 100, 120, 150, 180, 220, 330, 400;
- Брой полюси: 3;
- Номинално напрежение на управляващата бобина Uc, V: ≈ 230, 400, 660;
- Номинално работно напрежение Ue, V: ≈ 400 (660);
- Номинална честота, Hz: 50;
- Категория на приложение: AC-3;
- Изолационно напрежение Ui, V: 690;
- Степен на защита: IP20;
- Монтаж: На монтажен панел.
Модулни контактори от сериите e.mc
Модулният контактор е предназначени за комутация на монофазни и трифазни електрически консуматори с ниска мощност. Гарантират пълна тишина при работа и се поставят на монтажна DIN шина. Най-често предлаганите модулни контактори са с номинални стойности от 20 А до 100 А. Функциите им са свързани с включване и изключване на консуматорите, създаване на системи за контрол, надеждно включване или разделяне на силовите контакти. Тяхната комутация се осъществява с гъвкави проводници с или без кабелен накрайник, и с твърди проводници. Модулните контактори не се деформират под въздействието на UV лъчи или големи температурни амплитуди, и са направени от материали, които са негорими.
Допълнително инсталиране за контакторите
Енекст има голям набор от допълнително оборудване за контактори, като:• Блокове за реверс;
• Допълнителни контакти за контактори;
• Контролни намотки;
• Устройство за обръщане на контактора.
Допълнителни контакти e.industrial.au са предназначени за увеличаване на допълнителния контакт при групи контактори, когато се използват в автоматични схеми за въвеждане резерв, реверс, електродвигател и др.
Шунтове e.industrial.as са предназначени за ограничение на стартовите токове при превключващи кондензатори във веригите за компенсация на реактивната мощност.

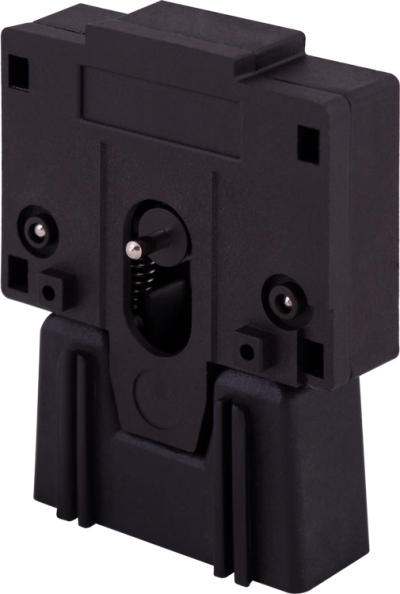

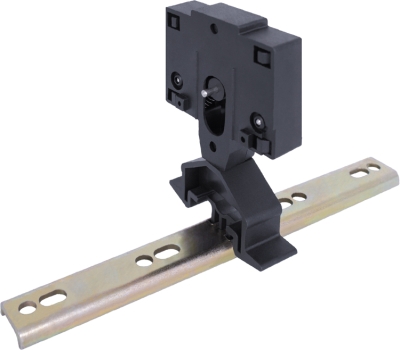

Блокове за реверс e.industrial.ar Механично блокиране (блок за реверс) са предназначени за взаимно блокиране на контактори от едновременно включване при реверсивни схеми, стартиране на двигателя, "звезда-триъгълник", автоматично въвеждане на резерв и др.
В онлайн магазина на Енекст ще намерите контактори от различни серии, както и принадлежности и аксесоари към тях, които ще отговорят на всички ваши нужди и изисквания.
