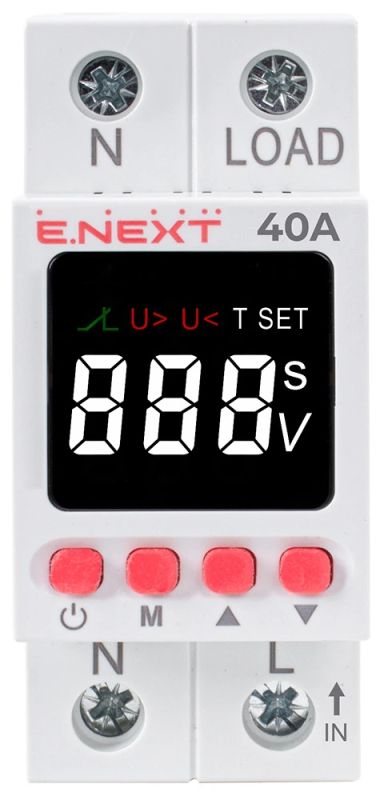

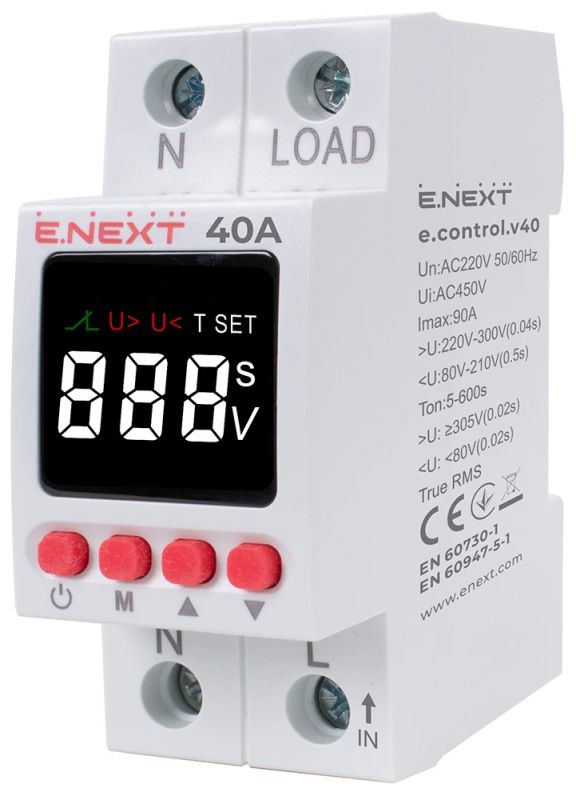

Spannungsregelungsrelais E.NEXT e.control.v40, 40 A, einphasig, mit Anzeige
Preis exkl. Steuer:
€23.50
Preis inkl. Steuer:
€28.20
-
Code:p0690032
Das einphasige Spannungsregelrelais E.NEXT e.control.v40 mit einem Nennstrom von 40 A dient der kontinuierlichen Überwachung der Versorgungsspannung und dem Schutz elektrischer Geräte vor Über- und Unterspannung.
Das Gerät misst die Spannung im Bereich von 50–400 V und ermöglicht die Einstellung einer oberen Schwelle von 220 bis 300 V und einer unteren Schwelle von 80 bis 210 V. Bei Überschreitung der eingestellten Grenzwerte unterbricht das Relais die Stromzufuhr zur Last. Nach Wiederherstellung der zulässigen Werte wird die Stromversorgung nach einer voreingestellten Verzögerung von 5 bis 600 Sekunden wiederhergestellt.
Das Modell nutzt die True-RMS-Technologie zur Messung des Effektivwerts der Spannung mit einer Genauigkeit von bis zu 1 % über den gesamten Messbereich. Es verfügt über eine Anzeige, eine Hysterese von 2 % und einen Öffnerkontakt (1 NO).
Das Relais ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen und eignet sich zum Schutz von Haushaltsgeräten, elektrischen Anlagen und Geräten, die empfindlich auf Spannungsschwankungen reagieren.
Das Gerät misst die Spannung im Bereich von 50–400 V und ermöglicht die Einstellung einer oberen Schwelle von 220 bis 300 V und einer unteren Schwelle von 80 bis 210 V. Bei Überschreitung der eingestellten Grenzwerte unterbricht das Relais die Stromzufuhr zur Last. Nach Wiederherstellung der zulässigen Werte wird die Stromversorgung nach einer voreingestellten Verzögerung von 5 bis 600 Sekunden wiederhergestellt.
Das Modell nutzt die True-RMS-Technologie zur Messung des Effektivwerts der Spannung mit einer Genauigkeit von bis zu 1 % über den gesamten Messbereich. Es verfügt über eine Anzeige, eine Hysterese von 2 % und einen Öffnerkontakt (1 NO).
Das Relais ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen und eignet sich zum Schutz von Haushaltsgeräten, elektrischen Anlagen und Geräten, die empfindlich auf Spannungsschwankungen reagieren.
Estimated Shipping
outside Varna starts at
€7.82
to Varna starts at
€7.82
to Varna starts at
€3.62
outside Varna starts at
€3.77
Quick Buy
Just 4 fields to fill in

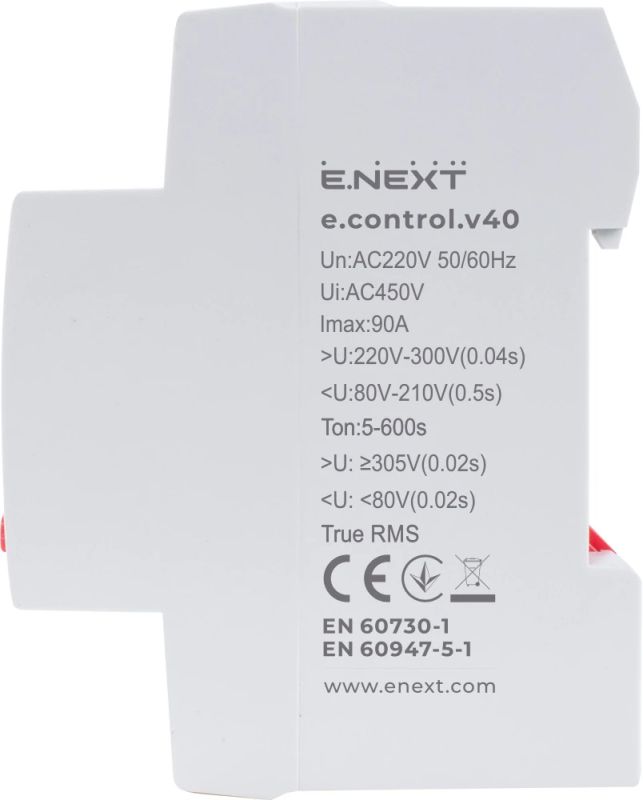

Technische Merkmale
| Parameter | Wert |
|---|---|
| Hersteller | E.NEXT |
| Modell | e.control.v40 |
| Artikelnummer | p0690032 |
| Gerätetyp | Einphasen-Spannungsregelungsrelais |
| Nennstrom (In) | 40 A |
| Bemessungsbetriebsspannung (Ue) | 220 V Wechselstrom |
| Betriebsspannungsbereich | 50–400 V |
| Spannungsmessbereich | 50–400 V |
| Aktueller Typ | Variable (AC) |
| Nennfrequenz | 50/60 Hz |
| Bemessungsisolationsspannung (Ui) | 400 V |
| Messmethode | Echter Effektivwert |
| Genauigkeit der Spannungsmessung | ≤1 % über den gesamten Messbereich |
| Festlegen der oberen Spannungsschwelle | 220–300 V |
| Einstellen der unteren Spannungsschwelle | 80–210 V |
| Einstellen der Einschaltverzögerung | 5–600 Sekunden |
| Hysterese | 2% |
| Ansprechzeit bei einer Spannung ≥80 V | 0,5 s (bei reduzierter Spannung) |
| Ansprechzeit bei einer Spannung <80 V | 0,02 s (bei reduzierter Spannung) |
| Kontakt | 1 NO (normalerweise offen) |
| Mechanische Verschleißfestigkeit | Mindestens 1.000.000 Zyklen |
| Elektrischer Verschleißwiderstand | Mindestens 10.000 Zyklen |

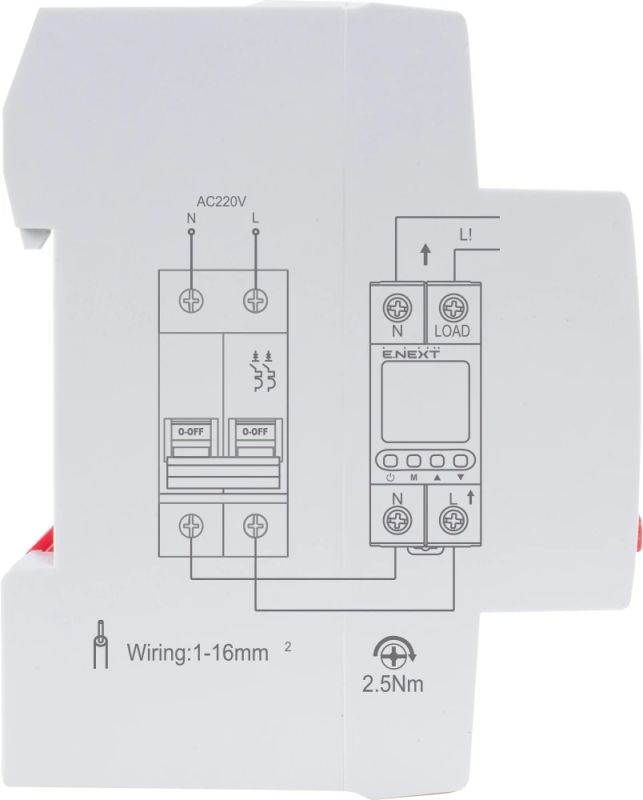

| Maximaler Querschnitt der angeschlossenen Drähte | 16 mm² |
| Anzugsmoment der Klemmen | 2,5 Nm |

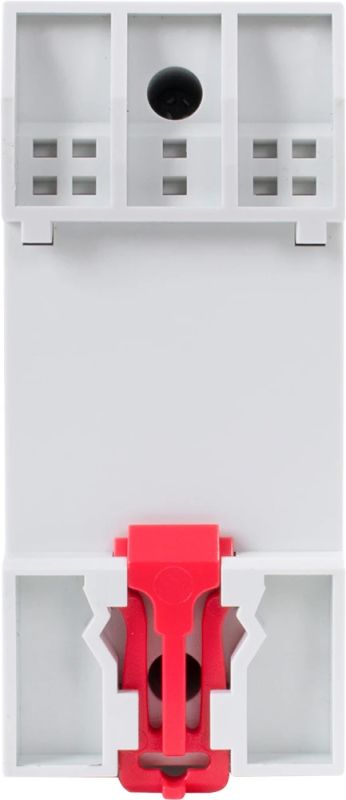

| Installation | DIN-Schiene 35 mm |
| Arbeitsposition | Zufällig |
| Schutzgrad | IP20 |
| Kontaminationsgrad | 3 |
| Betriebstemperatur | Von −5 bis +40 °C |
| Maximale Höhe | 2000 m |
| Höhe | 90 mm |
| Breite | 36 mm |
| Tiefe | 65 mm |
| Einhaltung der Standards | DSTU EN 60947-5-1; DSTU EN 60730-1 |
| Ursprungsland | China |
| Garantie | 12 Monate |
